Дренажные насосы для карьера: QXN, DCAL, KTZ, SH, HD

Карьер — единственный объект в разделе, где требования к насосу меняются не от сезона к сезону, а от года к году: чем глубже уходит разработка, тем выше нужен напор. Шесть серий Tsunami закрывают этот рост — от Tsunami QXN и Tsunami DCAL на старте до Tsunami SH и Tsunami HD, когда зумпф уходит на десятки метров вглубь.

По разделу производительность укладывается в 24–936 м³/ч, напор — в 12–210 м, мощность двигателя — в 0,8–90 кВт. Через проточную часть проходит включение до 6–20 мм.

Почему требования растут вместе с глубиной разработки

На старте открытых горных работ зумпф неглубокий, и подъём воды на поверхность не требует высокого напора — здесь достаточно Tsunami QXN или Tsunami DCAL. По мере углубления карьера расстояние от водоотливного горизонта до поверхности растёт из года в год, и насос, которого хватало вначале, перестаёт справляться с новой глубиной. Решение — не наращивать мощность одной модели до предела, а переходить на серию, спроектированную под этот диапазон изначально.

Сезонный пик и абразивная вода

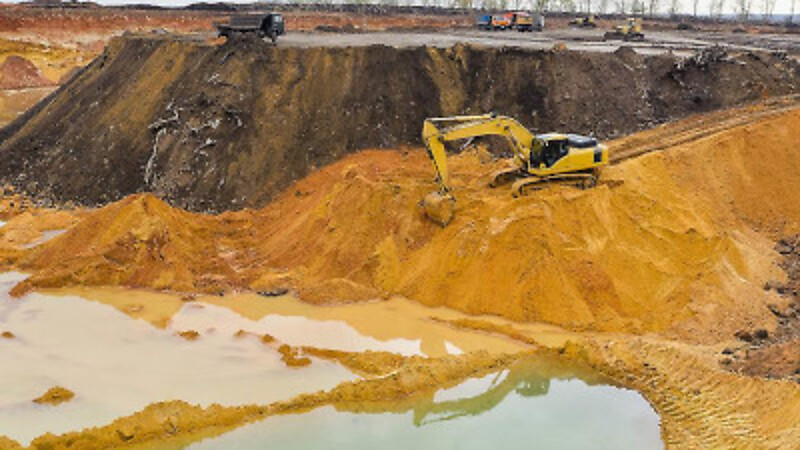

Расход воды в зумпфе карьера непостоянен: весеннее снеготаяние и летние ливни увеличивают его в несколько раз по сравнению с сухим периодом. Производительность насоса рассчитывают по этому сезонному пику, иначе система не вывозит воду в критичный момент, и разработка встаёт. Вода при этом несёт породную взвесь и песок: все серии раздела держат свободный проход 6–20 мм, но крупный камень и негабарит перед насосом всё равно отсекают решёткой или отстойником.

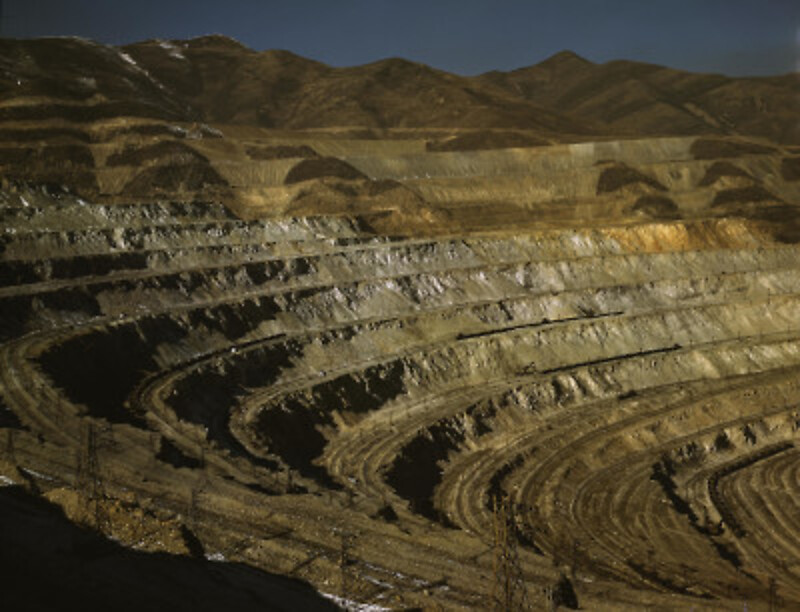

Три ступени по глубине карьера

Tsunami QXN — многоступенчатая конструкция с напором 23–204 м при скромной производительности 28–90 м³/ч, подходит для средних глубин без большого расхода воды. Tsunami SH — обсадной корпус для установки в глубокий водоотливной ствол, производительность 138–372 м³/ч при напоре 48–90 м. Верхняя граница раздела — Tsunami HD: напор до 210 м при производительности до 550 м³/ч для самых глубоких и обводнённых карьеров.

Подбор по шагам

1. Замерить текущую глубину зумпфа. Требуемый напор растёт вместе с разработкой: то, что хватало на старте, через несколько лет может быть недостаточно.
2. Заложить запас на сезонный пик. Снеготаяние и ливни увеличивают расход в разы — производительность подбирают по максимальному сезонному значению.
3. Для средней глубины и производительности до 90 м³/ч — Tsunami QXN. Многоступенчатая конструкция добирает напор числом ступеней без увеличения диаметра корпуса.
4. Для большого объёма и напора 48–90 м — Tsunami SH. Обсадной корпус для установки в глубокий водоотливной ствол.
5. Для предельной глубины и расхода — Tsunami HD. Напор до 210 м при производительности до 550 м³/ч — верхняя граница раздела для крупных карьеров.
6. Проверить абразивную стойкость. Свободный проход серий раздела — 6–20 мм: породная взвесь и песок проходят, крупный камень — нет.

Где применяют насосы на карьере

Поставка

Tsunami QXN и Tsunami DCAL поставляются со склада в Санкт-Петербурге, Tsunami KTZ и Tsunami KTZE — со склада или под заказ в зависимости от модели, Tsunami SH и Tsunami HD — под заказ с завода. Для подбора нужны текущая глубина зумпфа, пиковый расход за последний сезон и состав среды.

При росте глубины разработки серию пересматривают заново: паспортные значения прежней модели не растягивают сверх предела.
