Насосы для металлургии

Металлургический цех редко перекачивает просто «грязную воду» — в обороте цеха одновременно есть горячая техническая вода систем охлаждения, окалина от гидросмыва и шлам газоочистки с абразивной твёрдой фазой. Для этих сред нужны разные насосы: центробежный на воду, шламовый с агитатором на осадок, дренажный на промливневые стоки. В разделе диапазон производительности 3–12000 м³/ч, напора 5–210 м, температура среды до 80 °C.

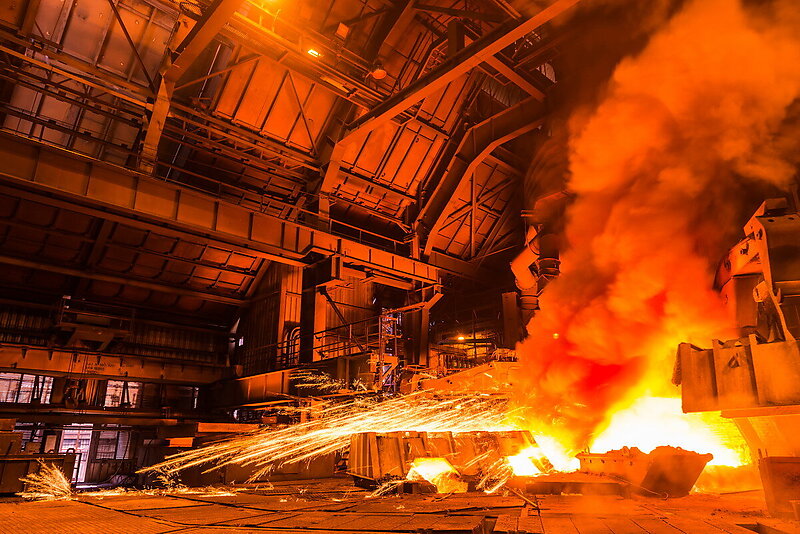

Среды металлургического производства

Оборотная вода систем охлаждения печей и прокатных станов циркулирует по замкнутому контуру и нагревается от металла до 80 °C. Насос на этом контуре стоит непрерывно, поэтому износ торцевого уплотнения и класс нагревостойкости изоляции важнее пиковой производительности.

Окалина, отслаивающаяся при прокатке, смывается водой в приямок или зумпф гидросмыва — здесь среда уже не вода, а абразивная пульпа с частицами металла. Отдельная среда — шлам газоочистки доменных, мартеновских и электросталеплавильных цехов: в него попадает пыль агломерата и мелкий кокс, а после отстаивания — плотный осадок, который нужно взмучивать перед откачкой.

Серый чугун рядовых промышленных насосов уступает окалине по твёрдости в разы, крыльчатка теряет геометрию за один сезон работы.

У шламовых серий раздела колесо выполнено из хромистого сплава Hi-chrome с содержанием хрома 27 %, корпус — из никелевого чугуна 2 % Ni; уплотнение и изоляция обмотки рассчитаны на температуру до 80 °C, а не на бытовые 40 °C.

Серии Tsunami для металлургии

Крупнейшая по числу моделей серия раздела — Tsunami GSM, центробежный насос из чугуна для оборотной воды. На агрессивных участках её дополняют Tsunami GSA с напором до 73 м и Tsunami GCO из нержавеющей стали. Абразивную пульпу закрывают Tsunami ZJQ, Tsunami Ni-Hard и Tsunami CPNSC с агитатором и хромистой проточной частью.

Материалы и электродвигатель

Что нужно определить до заказа

1. Температура среды. Оборотная вода систем охлаждения печей нагревается до 80 °C — на этой границе часть серий требует уточнения по классу изоляции F или F/H.
2. Абразивность твёрдой фазы. Окалина и шлам газоочистки истирают рабочее колесо быстрее песка; для них нужна проточная часть из хромистого сплава, а не из обычного серого чугуна.
3. Производительность узла. Диапазон раздела — 3–12000 м³/ч: зумпф гидросмыва окалины и промливневая насосная цеха отличаются по расходу на два порядка.
4. Свободный проход. В шламе газоочистки и окалине попадаются частицы до 40 мм; насос без запаса по проходу забивается на первой смене.
5. Режим работы. Непрерывный оборотный цикл требует ресурса торцевого уплотнения выше, чем периодическая откачка промливневых вод по датчику уровня.
6. Напряжение и кабель. Сеть цеха обычно 380 В, длина кабеля от насоса до щита в каталоге раздела — 1–20 м.

Где применяют насосы Tsunami в металлургии

В металлургии насос работает в двух средах сразу — окалина в оборотной воде и шлам на участке газоочистки. Tsunami ZJQ держит абразив и поднимает 25–500 м³/ч на 95 м. Tsunami Ni-Hard берёт больший объём, 96–711 м³/ч, но при меньшем напоре, 16–58 м. Стоки бытового корпуса и цеховые приямки закрывает Tsunami WQ, 8–3000 м³/ч — там абразива нет, и переплачивать за белый чугун незачем.
