Дренажные насосы с полуоткрытым колесом

Полуоткрытое рабочее колесо — стандартная схема дренажного насоса для воды с песком. Задний диск у крыльчатки есть, переднего нет: лопасти работают напрямую против износостойкой пластины корпуса с зазором 0,5–1 мм. Песок и мелкий гравий проходят через зазор, не заклинивая колесо, а сам зазор восстанавливают регулировкой при обслуживании — без замены проточной части. Колесо отливают из сплава с высоким содержанием хрома: на абразиве он держит форму кромки заметно дольше серого чугуна. В сериях раздела производительность составляет 10–372 м³/ч, напор 1–90 м, мощность 0,5–45 кВт, свободный проход 6–20 мм.

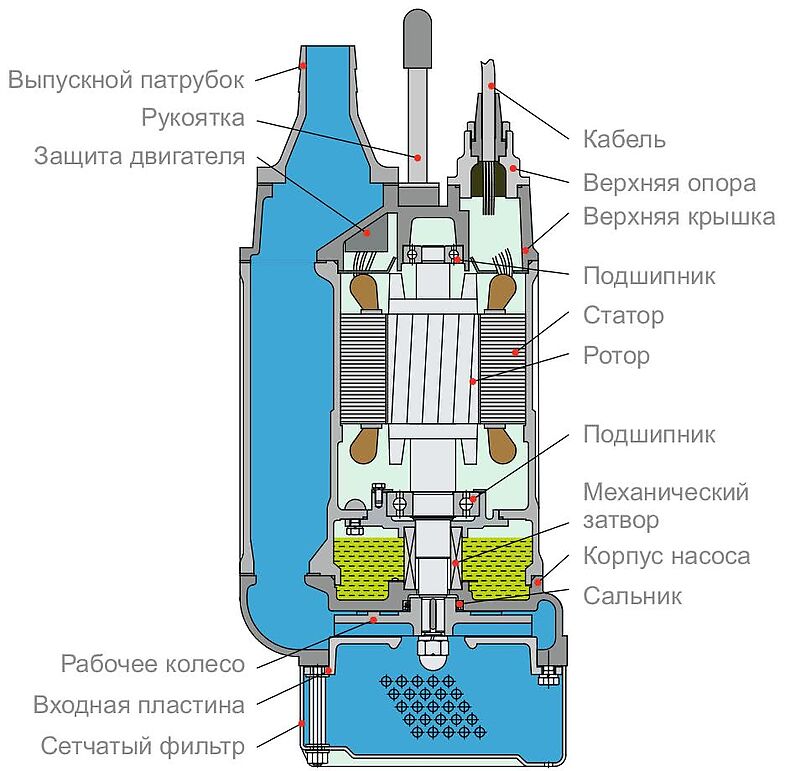

Как устроено полуоткрытое рабочее колесо

Конструкция проще закрытой. Лопасти открыты со стороны всасывания и вращаются в 0,5–1 мм от пластины. Такой зазор задаёт две вещи сразу — КПД и ресурс. Чем он меньше, тем выше напор, но тем быстрее абразив стачивает пару «колесо — пластина». Отсюда главное свойство схемы. Зазор восстанавливают прокладками или регулировочными винтами и возвращают насосу паспортную характеристику за пару часов работы механика — без замены колеса ценой в треть насоса.

Свободный проход у таких колёс небольшой — 6–20 мм. Это осознанный размен: дренажный насос рассчитан на воду со взвесью до 20 мм, а не на сток с крупными включениями. Решётка на всасывающем сите отсекает то, что крупнее.

Чем полуоткрытое колесо отличается от других схем

От закрытого колеса центробежных серий полуоткрытое отличается терпимостью к взвеси: закрытая схема на песке теряет производительность за один сезон. От открытого колеса — более высоким КПД и напором до 90 м против 19 м у пластиковых серий. От шламовых колёс с агитатором полуоткрытая схема отличается назначением: она держит песок в потоке, но не поднимает слежавшийся осадок со дна — для этого нужны шламовые насосы с агитатором.

Материалы и износ

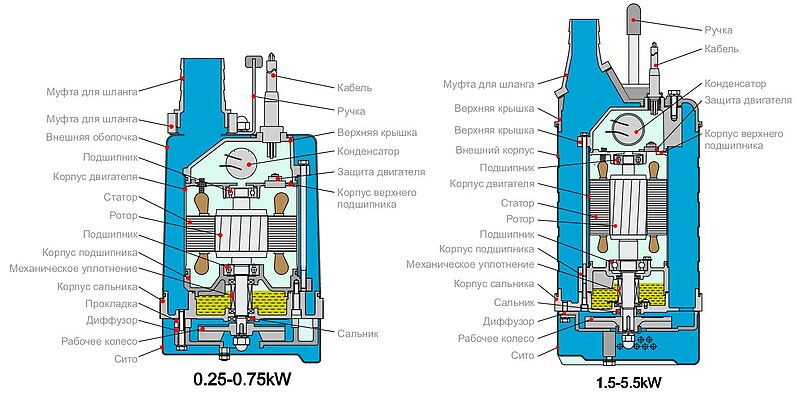

Рабочее колесо выполняют из высокохромистого сплава, износостойкую пластину — из ковкого чугуна, корпус — из чугуна HT200. Пара «сплав по чугуну» подобрана так, чтобы изнашивалась в первую очередь пластина: заменить её дешевле, чем колесо. Вал изготавливают из нержавеющей стали, уплотнение — двойное торцевое с масляной камерой.

Границы линейки

Подбор дренажного насоса

1. Содержание взвеси. Полуоткрытая схема рассчитана на песок и мелкий гравий; при плотности среды выше 1,5 кг/л берут шламовую серию.
2. Рабочая точка. Производительность 10–372 м³/ч и напор до 90 м — по ним подбирают типоразмер.
3. Глубина подъёма. Для тоннелей и глубоких карьеров нужен напор 48–90 м, который дают старшие типоразмеры.
4. Режим перемещения. Если насос переносят между точками, важна масса: линейка начинается с 13 кг.
5. Электрика площадки. Напряжение 380 В или 220 В у малых моделей, длина кабеля до точки подключения.

Где применяют

• Котлованы и траншеи. Грунтовая вода с песком, производительность 25–175 м³/ч при напоре 10–40 м.
• Карьерные зумпфы. Постоянный водоотлив с мелким гравием до 20 мм.
• Тоннели и подземные выработки. Напор 48–90 м на подъём из глубоких горизонтов.
• Бетонные работы. Откачка воды с цементным молочком: среда абразивная и щелочная одновременно, pH доходит до 12.
• Аварийная откачка после паводка. Вода с илом и грунтом, температура до 40 °C.
• Мойка карьерной техники. Стоки с песком и глиной после песколовки, 25–100 м³/ч.
• Дренаж производственных площадок. Ливневые стоки с абразивной пылью.
• Осушение резервуаров и отстойников. Вода с осевшей взвесью, работа с малым остаточным уровнем.
• Гидронамыв и планировка территории. Перекачка воды с грунтовой взвесью при 100–372 м³/ч.

Поставка

Дренажные насосы Tsunami с полуоткрытым рабочим колесом отгружаем со склада в Санкт-Петербурге и под заказ с завода. Для подбора нужны производительность, напор с учётом длины напорной линии, содержание песка в воде и напряжение на площадке.
