Высокопроизводительные канализационные насосы

Высокопроизводительный канализационный насос Tsunami подбирают в первую очередь именно по объёму стока — напор и компоновка станции здесь вторичны. В разделе собраны серии Tsunami, производительность 5–12000 м³/ч — от небольшого насоса на группу домов до станционного агрегата для крупного микрорайона.

Почему подбор начинают с объёма стока

На крупном объекте (жилой район, завод, очистные сооружения) ошибка в расчёте производительности стоит дороже, чем ошибка в напоре: заниженная производительность переполняет резервуар при пиковой нагрузке, завышенная — держит насос на неэффективном участке кривой большую часть суток. Поэтому расчёт строят от объёма: сначала суточный расход, из него — пиковый часовой, и уже под пиковый час подбирают типоразмер.

Раздел объединяет модели, способные держать такую нагрузку: производительность до 12000 м³/ч и мощность до 710 кВт — уровень станционных агрегатов, применяемых на крупных объектах.

Серии высокопроизводительных насосов Tsunami

Tsunami AFP и Tsunami WQ — базовые серии с канальным рабочим колесом. Tsunami WL — сухая установка. Tsunami B — одноканальное колесо для крупных твёрдых частиц. Tsunami ZW — самовсасывающий насос. У Tsunami KRTK стоит канальное рабочее колесо, у Tsunami KRTF — вихревое рабочее колесо Vortex для волокнистых стоков.

Номинальная точка вместо предела кривой

Паспортная кривая насоса показывает предельные значения производительности и напора, но реальная станция работает не на пределе, а в рабочей точке. У серии Tsunami AFP производитель отдельно указывает номинальную производительность — 15–6500 м³/ч и номинальный напор 1,5–89 м: это диапазон, в котором насос проведёт основное время эксплуатации, и именно от него стоит отталкиваться при расчёте энергопотребления.

Один насос или параллельная группа

Верхнюю границу раздела в 12 000 м³/ч на практике редко закрывают одним насосом: чаще ставят два-три агрегата меньшего типоразмера с параллельной работой на общий коллектор, включая резервный. Такая схема даёт запас по расходу без перехода на нестандартный крупный типоразмер и упрощает обслуживание — пока один насос снят на ревизию, остальные держат откачку. Подробный разбор компоновки станции и автоматики пуска — в разделе Промышленные.

Материалы проточной части

Основной объём раздела — чугун HT200 и вал 2Cr13 у серий Tsunami AFP, Tsunami WQ и Tsunami WL. Серия Tsunami B для крупных твёрдых частиц выполнена из чугуна GG-25 с валом 1.4021. Пара трения торцевого уплотнения здесь — карбид кремния, устойчивый к абразиву в стоке.

Электродвигатель на высокой нагрузке

Мощность моделей раздела — 0,52–710 кВт. Класс нагревостойкости изоляции H с пределом 180 °C рассчитан на продолжительную работу без остановок. Частота вращения составляет 420–2930 об/мин, масса в зависимости от типоразмера — от 18,5 кг до 12 850 кг.

Подбор по объёму стока — по шагам

1. Суточный объём стока. Считают по числу жителей или технологическому регламенту предприятия — это база для расчёта ёмкости резервуара и цикличности пуска.
2. Пиковый часовой расход. Из суточного объёма выделяют час максимальной нагрузки (утро и вечер для жилого сектора, смена — для предприятия), под него подбирают производительность насоса.
3. Число насосов в станции. Один насос на 12000 м³/ч ставят редко — чаще берут два-три меньшего типоразмера в параллель, подробный разбор компоновки — в разделе Промышленные.
4. Номинальная рабочая точка. У серии Tsunami AFP отдельно указана номинальная производительность — 15–6500 м³/ч, это более реалистичный ориентир, чем предельное значение паспортной кривой.
5. Резерв на рост нагрузки. Для развивающегося микрорайона или расширяемого производства производительность берут с запасом 15–20% от текущего расчётного пика.

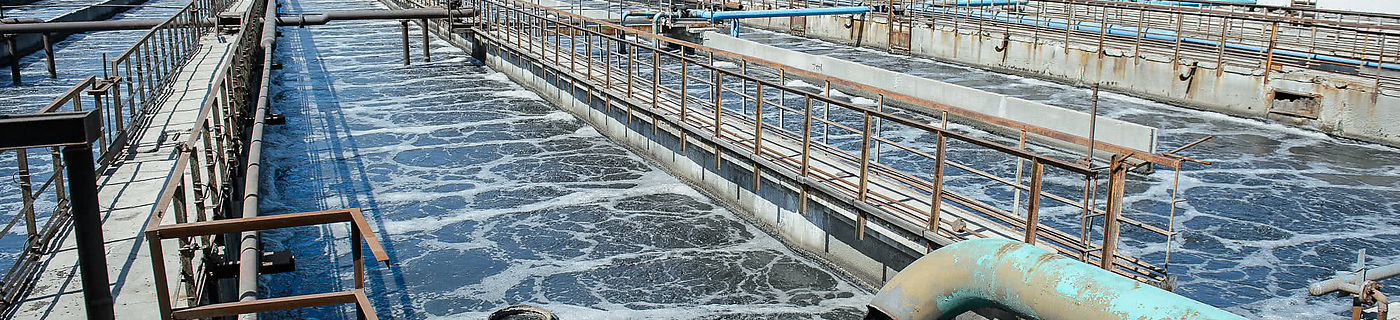

Где применяют высокопроизводительные насосы

Поставка и подбор

Высокопроизводительные канализационные насосы Tsunami поставляем со склада в Санкт-Петербурге и под заказ с завода — для расчёта нужны суточный объём стока, число жителей или технологический регламент предприятия и перспектива роста нагрузки на 5–10 лет вперёд.
