Шламовые насосы для обогащения

Ni-HardШламовый насос для большого объема шламов высокой плотности с большим содержанием камнейПодача: 96—711 м³/чНапор: 16—58 мМощность: 7,5—112 кВтNi-Hard с рубашкой охлажденияШламовый насос с рубашкой охлаждения для большого объема шламов высокой плотности с большим содержанием камнейQNSШламовый насос с агитатором для перекачки жидкостей с камнями на значительную высоту Подача: 75—600 м³/чНапор: 10—57 мМощность: 2,2—75 кВтZJQШламовый насос с агитатором для поднятия жидкости с крупными камнями на крупном карьере, шахте, руднике, ГОКПодача: 25—500 м³/чНапор: 12—95 мМощность: 4—132 кВтCPNSCШламовый насос для шламов высокой концентрацииПодача: 110—456 м³/чНапор: 11—50 мМощность: 3,7—45 кВтKTSШламовый насос с агитатором для рециклинга бентонита при строительствеПодача: 99—372 м³/чНапор: 14,8—32 мМощность: 4—22 кВтNTZШламовый/Дренажный Насос с агитатором Для СтроительстваПодача: 72—246 м³/чНапор: 12—27 мМощность: 2,2—11 кВтKTDШламовый насос с агитатором для строительных работ, котлованов и перекачки зольного остаткаПодача: 30—100 м³/чНапор: 14—32 мМощность: 1,5—5,5 кВтFD(M)Небольшой погружной шламовый насос с агитатором и полувихревым рабочим колесомПодача: 13,2 м³/чНапор: 13 мМощность: 0,55 кВтKTDEАвтоматический шламовый насос с агитатором для строительных работ, котлованов и перекачки зольного остаткаПодача: 30—90 м³/чНапор: 18—30 мМощность: 1,5—3,7 кВт

На обогатительной фабрике насос перекачивает не воду, а хвостовую пульпу — концентрированную смесь минеральных частиц и воды из сгустителей, классификаторов и хвостового хозяйства. Для такой нагрузки в разделе «Шламовые насосы» Tsunami выделены серии Tsunami CPNSC на моделей и Tsunami Ni-Hard на моделей.

Сгустители, классификаторы и концентрация твёрдого

Сгуститель повышает концентрацию твёрдой фазы перед производительностью на дальнейшую переработку или в хвостохранилище. Сток на выходе становится заметно плотнее исходной пульпы, и обычное центробежное колесо на такой концентрации быстро теряет паспортную производительность. Для таких стоков в линейке Tsunami выделена серия Tsunami CPNSC на моделей.

Карьерный водоотлив
Карьерный водоотлив
Шахтный водоотлив
Шахтный водоотлив

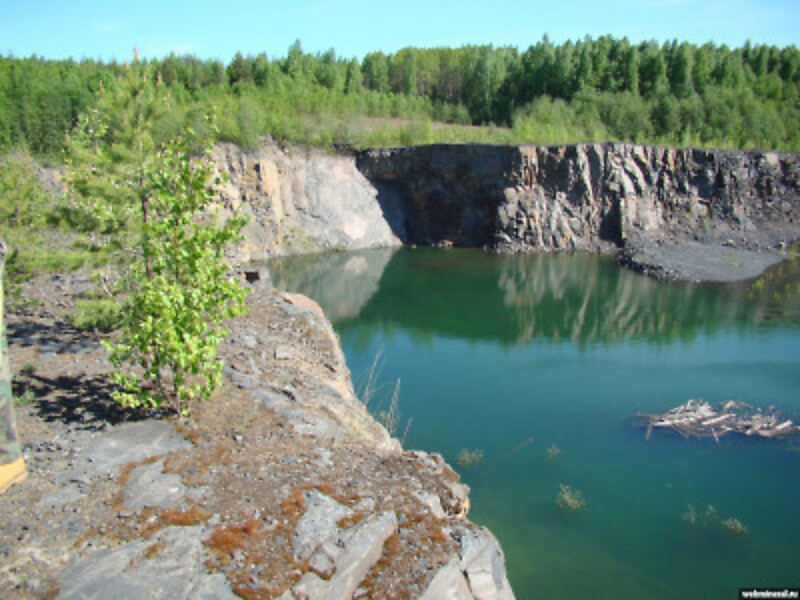

Забой: откачка от проходческого щита
Забой: откачка от проходческого щита

Хвостовое хозяйство и большой объём шлама

Хвостовое хозяйство принимает основной поток отходов обогащения — шлам высокой плотности, часто с включениями камней и обломков породы. Здесь работает серия Tsunami Ni-Hard на при плотности пульпы до 2,8 кг/л и содержании твёрдого до 65 % по массе насос сохраняет паспортную производительность за счёт регулируемого зазора всасывающей пластины.

Подходит для
  • хвостовой пульпы плотностью до 2,8 кг/л с долей твёрдого до 65 % по массе
  • концентрированных стоков сгустителей и классификаторов
  • производительности пульпы в пульпопровод на объекте обогащения
Не подходит для
  • чистой оборотной воды без взвеси
  • реагентов и химически агрессивных растворов флотации
  • сред горячее 40 °C

Пульпопроводы: скорость потока и осаждение

В напорной трассе пульпопровода твёрдая фаза оседает, если скорость потока падает ниже критической для данной плотности смеси. Напорный патрубок насосов раздела — 50–200 мм в зависимости от модели. Диаметр трубы под конкретную производительность подбирают так, чтобы избежать застойных участков, а не подгоняют размер под то, что уже проложено на месте.

Плотность пульпы и нагрузка на двигатель

Гидравлика насоса не различает воду и пульпу — разница только в плотности среды, которую перекачивает то же самое рабочее колесо. При плотности пульпы 1,5 кг/л на выходе того же насоса требуется примерно в полтора раза больше мощности, чем на воде, поэтому двигатель для обогатительной фабрики подбирают с запасом по плотности, а не по расходу.

Электродвигатель насосов для обогащения

Насосы серий Tsunami CPNSC и Tsunami Ni-Hard питаются от сети 380 В, степень защиты IP68, частота вращения 960 или 1450 об/мин. Масса моделей — от 15,5 до 1320 кг в зависимости от производительности и напора.

Электродвигатель и условия эксплуатации
Напряжение питания380 В, 50 Гц
Степень защитыIP68
Частота вращения960 или 1450 об/мин
Напорный патрубок50–200 мм
Масса15,5–1320 кг
Температура средыдо 40 °C

Ресурс проточной части и плановая замена

На обогатительной фабрике ресурс насоса определяют три детали: рабочему колесу, всасывающей пластине и корпусу улитки. Колесо из высокохромистого сплава на кварцевой пульпе ходит в разы дольше серого чугуна, но и оно стачивается — зазор между колесом и пластиной растёт, часть потока уходит обратно, производительность падает при той же потребляемой мощности. Это первый признак износа.

У Tsunami Ni-Hard всасывающая пластина регулируемая: зазор восстанавливают подтяжкой, не разбирая гидравлику. На ремонт уходит несколько часов. Запас по мощности при этом брать обязательно: на пульпе плотностью 1,4 кг/л ток растёт примерно на 40 % относительно работы по чистой воде.

Подбор насоса для обогатительной фабрики

Что определить перед заказом насоса на обогатительную фабрику
  1. Плотность пульпы. На среде плотностью до 2,8 кг/л и содержании твёрдого до 65 % по массе гидравлика требует заметно больше мощности, чем на воде: насос подбирают уже под нагрузку от пульпы.
  2. Концентрация стока. Для сгустителей и классификаторов с высокой концентрацией твёрдого в линейке выделена серия Tsunami CPNSC.
  3. Диаметр пульпопровода. Напорный патрубок насосов раздела — 50–200 мм; скорость потока в трубе подбирают так, чтобы твёрдая фаза не осаждалась на прямых участках.
  4. Режим по объёму. Для большого объёма шлама высокой плотности с включениями камней в линейке есть серия Tsunami Ni-Hard.
Типовая ошибка — подобрать двигатель по паспортной кривой для воды. На пульпе плотностью 1,5 кг/л и выше потребляемая мощность растёт пропорционально плотности, и двигатель, выбранный впритык по расходу, уходит в перегрузку.

Где применяют насосы Tsunami на обогатительной фабрике

Обогатительная фабрика и ГОК
Здесь насос перекачивает концентрированную хвостовую пульпу плотностью до 2,8 кг/л и долей твёрдого до 65 % по массе — гидравлика под такую нагрузку требует заметно больше мощности, чем на воде.
Сгустители и классификаторы
На выходе сгустителя сток становится заметно плотнее исходной пульпы: для концентрированной среды выделена серия Tsunami CPNSC.
Пульпопроводы
Напорный патрубок насосов раздела — 50–200 мм; диаметр трубы подбирают так, чтобы скорость потока не давала твёрдой фазе осаждаться на прямых участках.
Хвостовое хозяйство
Основной поток отходов обогащения — шлам высокой плотности с включениями камней — держит серия Tsunami Ni-Hard, у которой всасывающую пластину подтягивают, восстанавливая зазор без разборки гидравлики.
Намывные дамбы хвостохранилищ
Пульпа из сгустителей и хвостового хозяйства в итоге идёт в хвостохранилище — тот же насос ведёт её по трассе до точки намыва.

Поставка

Насосы серий Tsunami CPNSC и Tsunami Ni-Hard для обогатительной фабрики поставляются со склада в Санкт-Петербурге и под заказ с завода: для подбора нужны плотность и концентрация пульпы, требуемая производительность, диаметр пульпопровода и напряжение питания на объекте.

Вопросы и ответы
Как корректно выбрать шламовый насос под конкретный объект?
Подбор начинается с рабочей точки — это пара «производительность и напор». Производительность считают по фактическому расходу в м³/ч, напор — как высоту подъёма плюс потери в трубопроводе. В этом разделе рабочая точка укладывается в производительность 13,2–711 м³/ч при напоре 10–95 м. Дальше уточняют состав среды, способ установки и напряжение сети. Пришлите условия на info@tsunami-pump.ru или позвоните по телефону (812) 501-93-33 — менеджер поможет подобрать модель.
Какое исполнение рабочего колеса выбрать для моей среды?
Рабочее колесо подбирают по загрязнениям, а не по мощности. Длинное волокно, ветошь и текстиль требуют режущего колеса или измельчителя. Непредсказуемый состав с тряпками закрывает вихревое рабочее колесо Vortex — такие насосы практически не засоряются. Крупные твёрдые включения проходят через одноканальное колесо: у него самый большой свободный проход, мягкое волокно оно перерубает, а прочную длинную ветошь может зажать. На абразивной среде с песком работают колёса из высокохромистого сплава.
Есть ли шламовые насосы в наличии?
Ходовые типоразмеры есть на складе в Санкт-Петербурге, прочее заказываем на заводе. Фактическое наличие подтверждает менеджер: партия может прийти на склад раньше, чем это отразится в каталоге.
Какое напряжение сети технике?
Основная часть каталога рассчитана на трёхфазную сеть 380 В, 50 Гц; малые типоразмеры выпускаются в исполнении 220 В. Двигатели мощнее 7,5 кВт запускают через «звезду — треугольник», устройство плавного пуска или частотный привод: прямой пуск даёт бросок тока и гидроудар в напорной линии. Исполнение по напряжению указывают в заявке — переделать обмотку на месте нельзя.
Какие предельные значения у шламовых насосов в этом разделе?
Раздел закрывает производительность 13,2–711 м³/ч, напор 10–95 м и мощность 0,6–132 кВт. Крайние значения относятся к разным типоразмерам: одновременно максимальную производительность и максимальный напор ни один насос не даёт, поэтому модель подбирают по точке пересечения нужных значений на кривой.
Как рассчитаться за заказ?
Оплата по выставленному счёту: расчёт проходит через любой банк или с расчётного счёта организации, цена уже включает НДС. Комплект документов — договор, оригинал счёта, счёт-фактура и товарная накладная ТОРГ-12 (либо ТТН, если груз везёт сторонний перевозчик).
Зачем требуется рубашка охлаждения погружному насосу?
Обычный погружной насос отдаёт тепло двигателя перекачиваемой жидкости. Когда резервуар почти откачан и корпус двигателя оказывается выше уровня, теплоотвод пропадает — обмотка перегревается, и насос без защиты сгорает. Рубашка охлаждения замыкает контур вокруг статора и снимает тепло независимо от уровня в резервуаре. Практический смысл двойной: насос работает при малом объёме стока и его можно поставить в сухую камеру.
Как часто нужно делать техобслуживание?
Регламентный осмотр проводят не реже раза в год: проверяют состояние масла в камере уплотнения, сопротивление изоляции, кабельный ввод и зазор в проточной части. Расходные части — механические уплотнения, подшипники, рабочее колесо и вводную группу кабеля — меняют по фактическому состоянию, а на абразивной среде чаще. Признаки, при которых осмотр не откладывают: падение производительности, рост тока, вибрация и запах гари после остановки.
Что грозит насосу, если в воде высокое содержание песка?
Песок изнашивает рабочее колесо и корпус: зазор растёт, напор и производительность падают, а торцевое уплотнение выходит из строя раньше срока. Для такой среды берут насосы с колесом из высокохромистого сплава или чугуна Ni-Hard и полуоткрытой схемой, а на объектах с осевшим шламом — модели с агитатором, который взмучивает осадок перед всасом. Серый чугун в такой среде изнашивается за месяцы.
Можно ли найти аналог насосу другой марки?
Да, замену подбирают по рабочей точке и присоединительным размерам, а не по названию модели. Нужны производительность и напор в рабочей точке, диаметр напорного патрубка, мощность и напряжение, тип установки и, если известно, тип рабочего колеса. Не лишним будет объяснить, почему меняете модель: часто выясняется, что прежний подбирали по производительности, а проблема была в рабочем колесе.
Какая гарантия предоставляется?
Гарантийный срок указан в паспорте конкретной модели и в договоре поставки; гарантийное и постгарантийное обслуживание — в Санкт-Петербурге.
Как доставляете технику?
По Санкт-Петербургу доставляем силами компании с 9:00 до 21:00, складскую позицию можно привезти в день заказа; при заказе от 100 000 рублей доставка по городу бесплатная. В регионы отправляем транспортными компаниями «Деловые линии», ПЭК, РАТЭК, «ЖелДорЭкспедиция» и «Байкал Сервис» — перевозчика выбирает заказчик, срок считают по адресу доставки.
Что такое свободный проход и по какому значению его выбирают?
Свободный проход — диаметр шара, который пройдёт сквозь проточную часть насоса без застревания. В этом разделе он составляет 10–40 мм. Ориентируются на реальный размер включений, доходящих до насоса после решётки: слишком широкий канал бьёт по напору и КПД, потому что широкий канал колеса хуже держит напор. От волокна проход не спасает — там решает тип колеса.
Из чего сделана проточная часть?
Корпус и рабочее колесо отливают из чугуна — это основной материал для стоков и загрязнённой воды. Вал и крепёж выполняют из нержавеющей стали, торцевые уплотнения — из карбида кремния и графита, кольца — из EPDM. Для абразивной среды применяют высокохромистый сплав или чугун Ni-Hard, для морской воды и агрессивных растворов — нержавеющую сталь и бронзу.
