Шламовые насосы с полувихревым колесом

Полувихревое рабочее колесо — компромисс между вихревой и полуоткрытой схемами. Лопасти отодвинуты вглубь корпуса, и перед ними остаётся широкий свободный канал, по которому песок и крупная частица идут мимо колеса. Износ при этом ниже, чем у полуоткрытой схемы, где абразив трётся о лопасть и пластину, а свободный проход достигает 20–30 мм при небольших габаритах насоса. Плата прежняя — КПД: полувихревая схема уступает закрытой и канальной. Серии раздела закрывают производительность 13–246 м³/ч при напоре 12–27 м и мощности 0,4–11 кВт, плотность среды — до 1,3 кг/л.

Как устроено полувихревое рабочее колесо

Колесо утоплено в корпус примерно наполовину: часть потока проходит через лопасти, часть — по свободному каналу перед ними. Отсюда и название. Твёрдая частица размером до 30 мм чаще идёт по каналу и не попадает в зазор между лопастью и корпусом, поэтому кромка изнашивается медленнее.

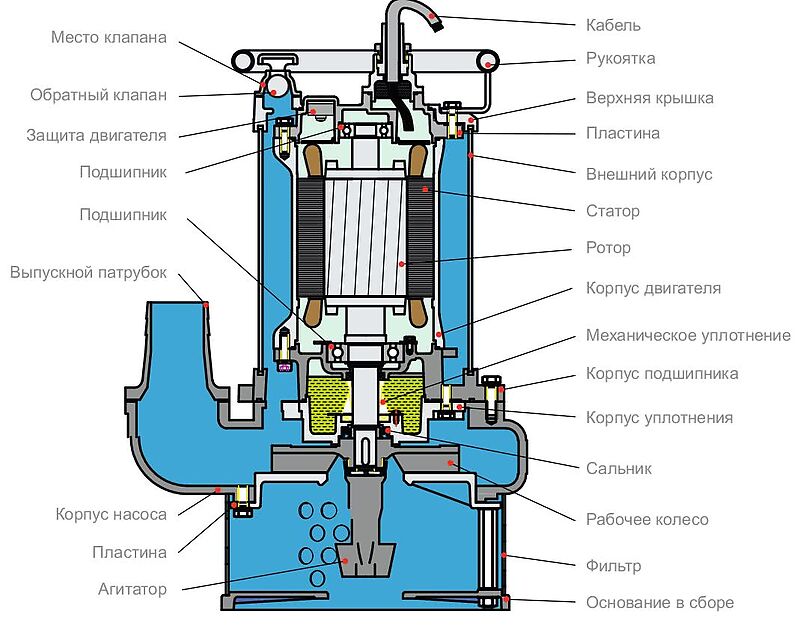

В серии Tsunami NTZ полувихревое колесо работает в паре с агитатором на валу. Агитатор взмучивает слежавшийся осадок перед всасывающим отверстием, и насос забирает пульпу, а не осветлённую воду сверху — на зумпфах с песком это разница между работой и холостым ходом.

Чем полувихревая схема отличается от других схем

От полуоткрытого колеса она отличается меньшим износом на песке и большим свободным проходом, но уступает по напору: 27 м против 90 м. От вихревой крыльчатки Vortex — тем, что рассчитана на абразив, а не на волокно. От колёс из высокохромистого чугуна — назначением: полувихревая схема работает со средой плотностью до 1,3 кг/л, тяжёлые шламы до 2,8 кг/л закрывают другие серии.

Материалы

Колесо отливают из износостойкого сплава, корпус — из чугуна. Уплотнение вала двойное, с масляной камерой: при работе в песке ресурс уплотнения определяет ресурс насоса не меньше, чем состояние колеса.

Границы линейки

Подбор насоса

1. Плотность среды. До 1,3 кг/л работает полувихревая схема; выше берут проточную часть из высокохромистого чугуна.
2. Размер частиц. Свободный проход 20–30 мм — по нему проверяют максимальную фракцию в среде.
3. Наличие осадка на дне. Если осадок слёживается, нужна модель с агитатором.
4. Рабочая точка. Производительность 13–246 м³/ч при напоре 12–27 м.
5. Режим установки. Масса 14–210 кг определяет, переносят насос вручную или ставят стационарно.

Где применяют

• Строительные площадки. Откачка воды с песком и бетонным молочком, 13–100 м³/ч.
• Приямки и зумпфы с осевшим песком. Агитатор возвращает осадок в поток перед всасом.
• Очистка ливневых колодцев. Песок и мелкий гравий до 30 мм.
• Гидронамыв и планировка. Перекачка грунтовой пульпы при напоре 12–27 м.
• Мойка карьерной и дорожной техники. Стоки с песком и глиной.
• Осушение отстойников. Работа при малом уровне с плотной придонной средой.
• Бассейны и водоёмы. Откачка донного осадка при чистке.
• Сельскохозяйственные объекты. Стоки с песком и растительными остатками.

Поставка

Шламовые насосы Tsunami с полувихревым рабочим колесом отгружаем со склада в Санкт-Петербурге и под заказ с завода. Для подбора нужны плотность среды, максимальный размер частиц, производительность и напор в рабочей точке.
